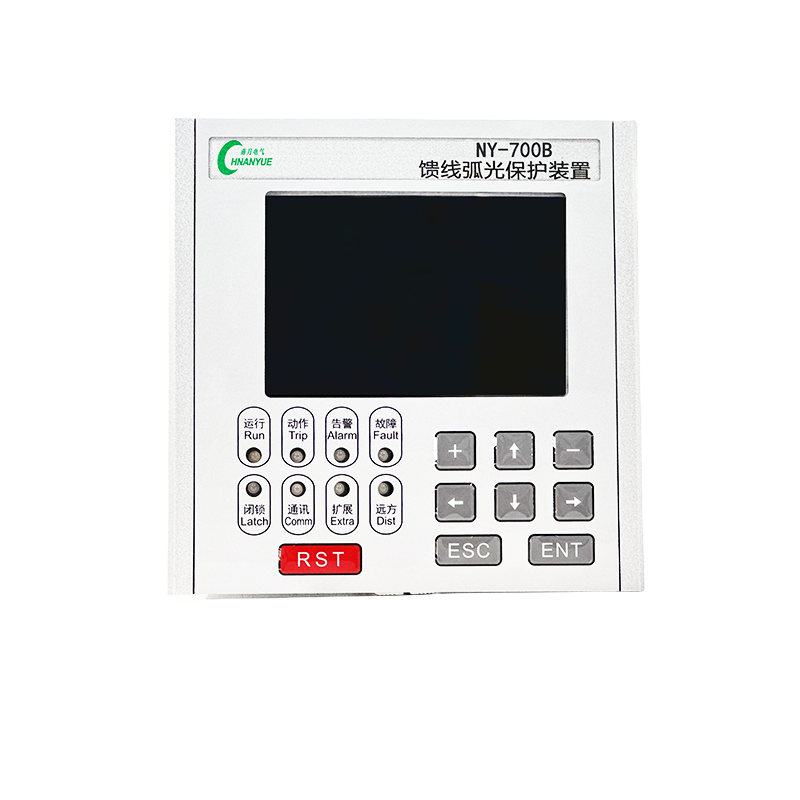

NY-700B饋線弧光保護裝置
在我國，中、低壓母線短路故障中，重點設備和人員傷害主要由電弧光引起，然而，我國的大多數中低壓母線沒有設置快速母線保護，而只是采用了簡單的消弧裝置和變壓器后備保護。這些保護智能化較低，動作速度慢，往往會延長故障切除時間，從而進一步擴大設備損壞程度，甚至?xí)稹盎馃B營”的惡性事故，沖擊變壓器一次運行，影響整個電網的安全運行。
NY-700B饋線弧光保護系統是我公司根據國內實際情況，吸收國外電弧光保護的特點，結合行業檢測及保護配置相關規程，自主研發出具有獨特創新技術、具有廣泛實用性、高可靠性的新型電弧光保護系統。采用弧光檢測和過電流檢測雙判據原理，具有保護動作速度快、可靠性高等特點。
主要應用于電力變電站火、電廠電氣段開關柜、風電場及光伏站開關柜、箱式變電站、廠礦企業改造及新建項目、水利工程、醫院及學校等大型市政工程項目
電弧光保護系統作用
1）減少或降低電弧光對于人體的傷害；
2）減少或降低電弧光短路故障對于設備的損害；
3）避免變壓器因近距離母線故障造成動穩定破壞，延長變壓器的使用壽命；
4）縮短電弧光故障切除時間，避免波及站內直流系統造成重大損失；
5）減少因電弧光故障造成設備停運的時間，更快地恢復供電；
技術參數
3路饋線弧光保護裝置
序號 | 主要參數 | 功能 | 應用 |
1 | 工作電源 | 電源 | AC/DC85～265V(AC工頻：50Hz） 可定制DC48V,DC24V |
功耗 | 正常運行≤8W；裝置動作≤10W | ||
2 | 電流輸入 | 額定值In | 5A/1A |
測量范圍 | 保護電流：0～20In | ||
功耗 | 不大于0.5VA | ||
3 | 電參量誤差 | 保護電流 | 不大于4% |
保護頻率 | 0.1Hz | ||
4 | 弧光信號輸入 | 通道數 | 3路 |
傳感器類型 | 光纖型 | ||
檢測光類型 | 可見光/紫外光可選 | ||
5 | 動作時間誤差 | 純弧光保護 | ≤10ms |
雙判據保護 | ≤20ms | ||
6 | 繼電器輸出 | 通道數 | 4路（選配6路） |
工作電壓 | AC250V/8A | ||
輸入方式 | 無源接點 | ||
隔離方式 | 光電隔離，隔離電壓2500V | ||
7 | 485通訊 | 通訊接口 | RS485默認1路、可選配最大3路 |
隔離類型 | 光電隔離，帶防雷保護 | ||
波特率 | 9600bps | ||
通訊規約 | Modbus |
