NY-700A母線弧光保護裝置
在我國，中、低壓母線短路故障中，重點設備和人員傷害主要由電弧光引起，然而，我國的大多數中低壓母線沒有設置快速母線保護，而只是采用了簡單的消弧裝置和變壓器后備保護。這些保護智能化較低，動作速度慢，往往會延長故障切除時間，從而進一步擴大設備損壞程度，甚至會引起“火燒連營”的惡性事故，沖擊變壓器一次運行，影響整個電網的安全運行。
NY-700A母線型弧光保護系統是我公司根據國內實際情況，吸收國外電弧光保護的特點，結合行業檢測及保護配置相關規程，自主研發出具有獨特創新技術、具有廣泛實用性、高可靠性的新型電弧光保護系統。采用弧光檢測和過電流檢測雙判據原理，具有保護動作速度快、可靠性高等特點。
主要應用于電力變電站火、電廠電氣段開關柜、風電場及光伏站開關柜、箱式變電站、廠礦企業改造及新建項目、水利工程、醫院及學校等大型市政工程項目
產品特點
采用高性能的32位高速ARM數字信號處理控制器作為主控單元 |
采用弧光、故障電流、零序電流三判據原理，動作可靠，速度快，5-7ms弧光感應時間，大大降低開關柜在事故中損壞程度。 |
故障點定位，系統部分可顯示弧光發生點的位置，方便快速處理故障、恢復供電。 |
采用全交流數字采樣，采樣、整定無可調整元件，徹底消除了硬件電路零漂的影響。采用軟件數字濾波，高速浮點數運算，極大提高測量精度。通道誤差小于±3%。 |
裝置具有完善的自檢功能；二級看門狗及電源監視功能，保證裝置可靠運行。 |
顯示模塊人機界面友好，所有界面全中文顯示，可支持中英文互顯，方便用戶操作。 |
采用RS485通訊口，103通信協議，可實現信息的上傳和下發。 |
所有關鍵數據（系統參數等）在失電情況下可保存十年以上。 |
完善的事故記錄及自檢功能，友好的人機界面。 |
裝置采用全密封嵌入式結構，軟硬件冗余設計，完善的軟、硬件自檢，抗干擾性能強。 |
繼電器輸出定義靈活，可根據用戶要求提供多種保護動作邏輯。 |
電弧光保護系統作用
1）減少或降低電弧光對于人體的傷害；
2）減少或降低電弧光短路故障對于設備的損害；
3）避免變壓器因近距離母線故障造成動穩定破壞，延長變壓器的使用壽命；
4）縮短電弧光故障切除時間，避免波及站內直流系統造成重大損失；
5）減少因電弧光故障造成設備停運的時間，更快地恢復供電；
技術參數

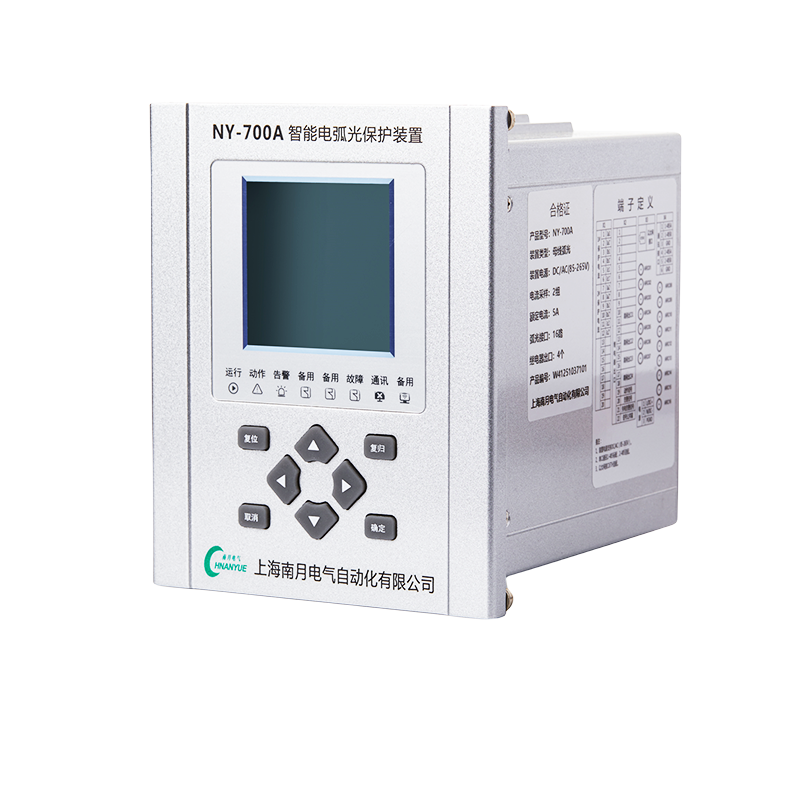

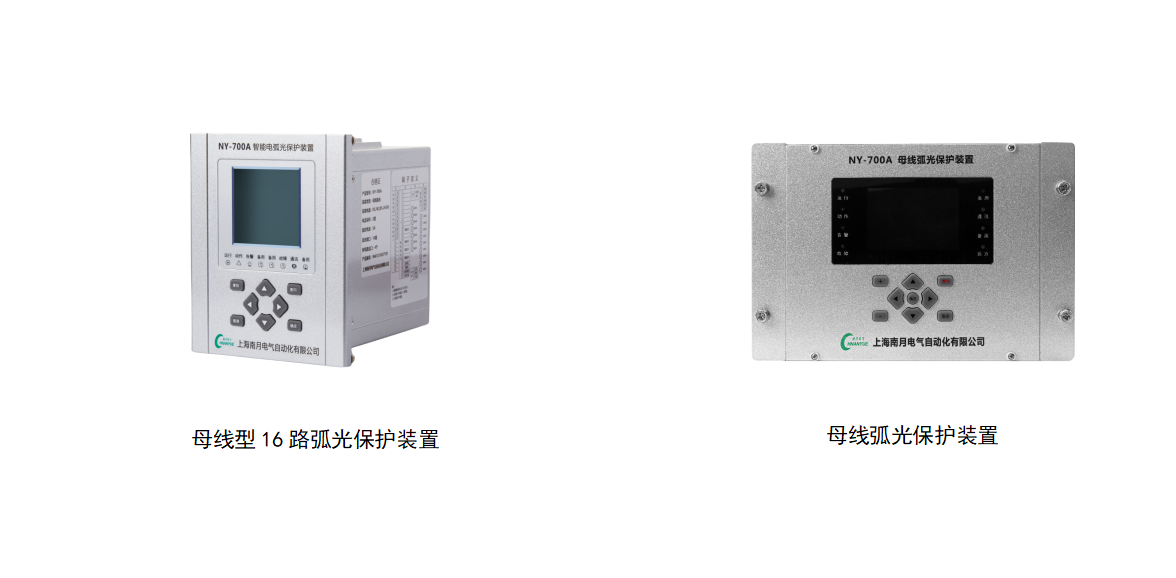

母線型16路弧光保護裝置
序號 | 主要參數 | 功能 | 應用 |
1 | 工作電源 | 電源 | AC/DC85～265V(AC工頻：50Hz） |
功耗 | 正常運行≤8W；裝置動≤10W | ||
2 | 電流輸入 | 額定值In | 5A/1A |
測量范圍 | 保護電流：0～20In | ||
功耗 | 不大于0.5VA | ||
3 | 電參量誤差 | 保護電流 | 不大于2% |
保護頻率 | 0.1Hz | ||
4 | 弧光信號輸入 | 通道數 | 16路 |
傳感器類型 | 光纖型 | ||
檢測光類型 | 可見光/紫外光可選 | ||
5 | 動作時間誤差 | 純弧光保護 | 不大于10ms |
雙判據保護 | 不大于20ms | ||
6 | 繼電器輸出 | 通道數 | 4路 |
工作電壓 | AC250V/8A | ||
輸入方式 | 無源接點 | ||
隔離方式 | 光電隔離，隔離電壓2500V | ||
7 | 485通訊 | 通訊接口 | RS485 |
隔離類型 | 光電隔離，帶防雷保護 | ||
波特率 | 9600bps | ||
通訊規約 | Modbus | ||
8 | 以太網通訊 | 通訊接口 | 以太網選配 |
網絡參數 | 10M/100M自適應 | ||
默認IP | 192.168.1.10 | ||
通訊規約 | IEC60870-5-103 |

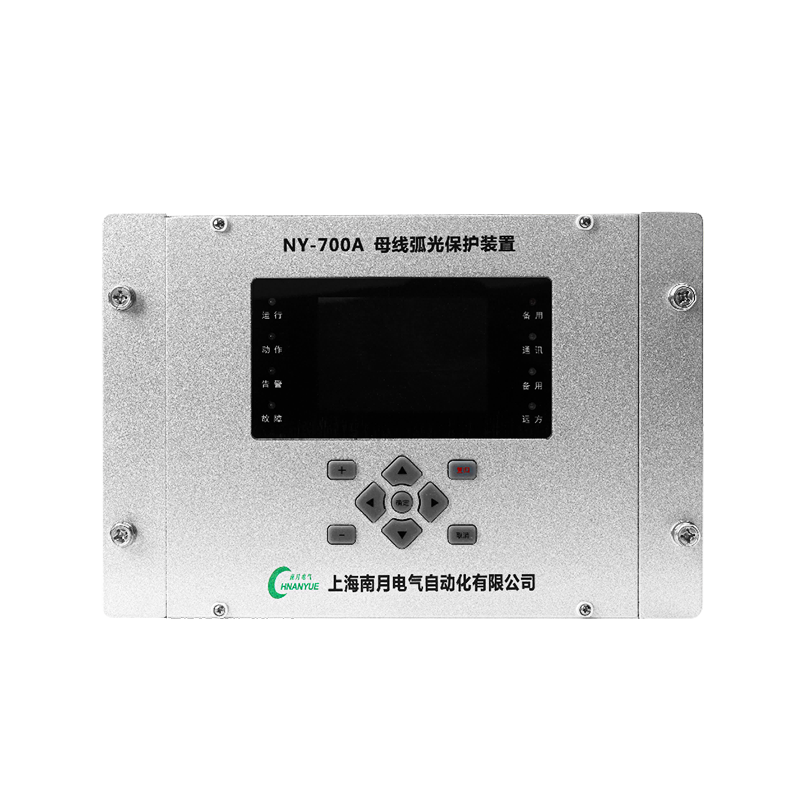

母線型弧光保護裝置
序號 | 主要參數 | 功能 | 應用 |
1 | 工作電源 | 電源 | AC/DC85～265V(AC工頻：50Hz） |
功耗 | 正常運行≤8W；裝置動≤10W | ||
2 | 電流輸入 | 額定值In | 5A/1A |
測量范圍 | 保護電流：0～20In | ||
功耗 | 不大于0.5VA | ||
3 | 電參量誤差 | 保護電流 | 不大于2% |
保護頻率 | 0.1Hz | ||
4 | 弧光信號輸入 | 通道數 | 12-48路可選 |
傳感器類型 | 光纖型 | ||
檢測光類型 | 可見光/紫外光可選 | ||
5 | 動作時間誤差 | 純弧光保護 | 不大于10ms |
雙判據保護 | 不大于20ms | ||
6 | 繼電器輸出 | 通道數 | 9路 |
工作電壓 | AC250V/8A | ||
輸入方式 | 無源接點 | ||
隔離方式 | 光電隔離，隔離電壓2500V | ||
7 | 485通訊 | 通訊接口 | RS485（一路標配，2路選配） |
隔離類型 | 光電隔離，帶防雷保護 | ||
波特率 | 9600bps | ||
通訊規約 | Modbus | ||
8 | 以太網通訊 | 通訊接口 | 2路以太網選配 |
網絡參數 | 10M/100M自適應 | ||
默認IP | 192.168.12.2/192.168.13.2 | ||
通訊規約 | IEC60870-5-103 |
