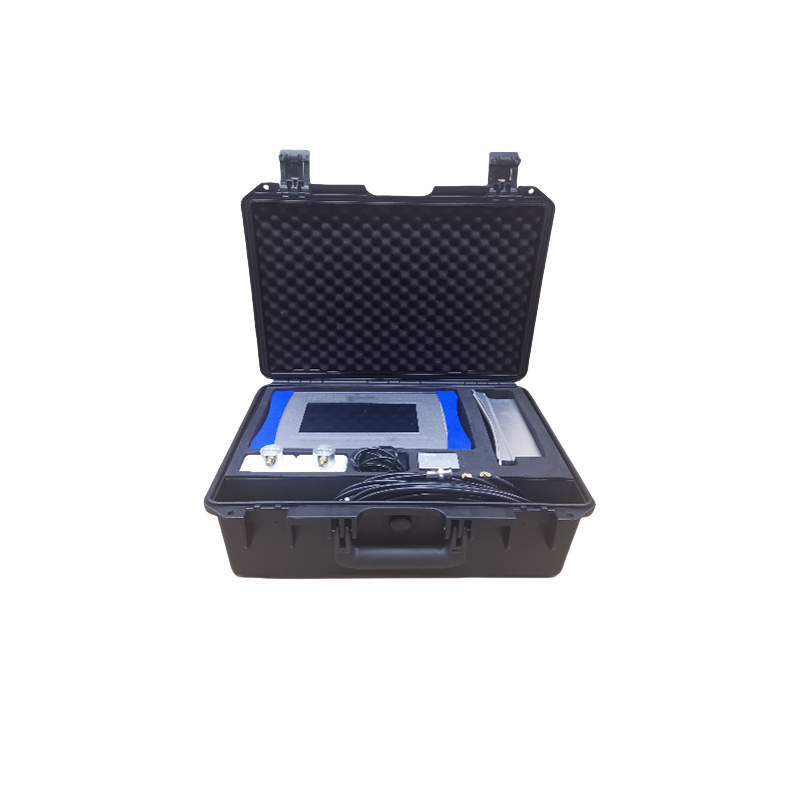

NY-608E便攜式局部放電檢測儀
NY-608E綜合局放檢測儀是專門為現場巡測各種電壓等級的GIS設備、變壓器、開關柜、電纜的絕緣狀態而研發制造的。本設備可以針對不同的檢測對象，搭配相應的傳感器，對待檢設備內部的局部放電信號進行實時采集、分析和診斷。
本設備配備四路檢測通道。
①通道一為特高頻檢測通道，實際使用過程中，需要將特高頻傳感器接入該通道。該通道使用特高頻局部放電檢測技術，可針對諸如開關柜、變壓器、GIS、電纜等可泄露出局部放電電磁波信號的設備進行局部放電帶電檢測。
②通道二為地電波檢測通道，實際使用過程中，需要將地電波傳感器接入該通道。該通道使用地電波局部放電檢測技術，可針對開關柜設備進行局部放電帶電檢測。
③通道三為超聲波檢測通道，實際使用過程中，需要將超聲波傳感器接入該通道。該通道使用超聲波局部放電檢測技術，可針對諸如變壓器、GIS、電纜等可泄露出局部放電超聲波信號的設備進行局部放電帶電檢測。
④通道四為超聲波檢測通道，實際使用過程中，需要將超聲波傳感器接入該通道。該通道使用超聲波局部放電檢測技術，可針對諸如變壓器、GIS、電纜等可泄露出局部放電超聲波信號的設備進行局部放電帶電檢測。
系統結構
整套系統主要由傳感器、綜合局放檢測儀組成，一套系統可同時檢測四個待測點。根據檢測位置及環境的不同傳感器分為：特高頻傳感器、超聲波傳感器、地電波傳感器。
傳感器連接說明
通道一可接入特高頻傳感器；
通道二可接入地電波傳感器；
通道三可接入超聲波傳感器；
通道四可接入超聲波傳感器；
設備接口說明
PWR：設備開關。
按下此開關，設備1分鐘內完成啟動。
DC-IN:DC8.4V充電口。
在設備缺電的情況下，可將配套充電器接入該接口，完成設備充電；
USB：U盤接口。
當檢測過程中，需要保存截屏圖譜時，需要在該接口上插入配套U盤。
M-USB：設備調試口1。
M-USB：設備調試口2。
LAN：網口。
SYNC:預留。
UHF：通道1。
該接口上可搭配同軸電纜線（N型轉BNC），接入特高頻傳感器。
TEV：通道2。
該接口上可搭配同軸電纜線（SMA型轉BNC），接入地電波傳感器。
AE1：通道3。
該接口上可搭配同軸電纜線（SMA型轉BNC），接入超聲波傳感器。
AE2：通道4。
該接口上可搭配同軸電纜線（SMA型轉BNC），接入超聲波傳感器。
主要技術參數
便攜式局放儀
適用范圍 | 各電壓等級GIS,變壓器，電纜、開關柜設備 |
工作溫度 | －10℃～＋50℃ |
電源系統 | 5000mA鋰電池(可滿足設備連續帶電運行5h) |
測量通道 | 4通道 |
靈敏度 | ≤5pC |
系統頻帶 | UHF：300MHz-1.5GHz |
TEV：3MHz-50MHz | |
AE：60KHz～400KHz | |
最大采樣頻率 | 20M |
采樣精度 | 12Bit |
采樣間隔 | 1s |
數據保存格式 | 截屏 |

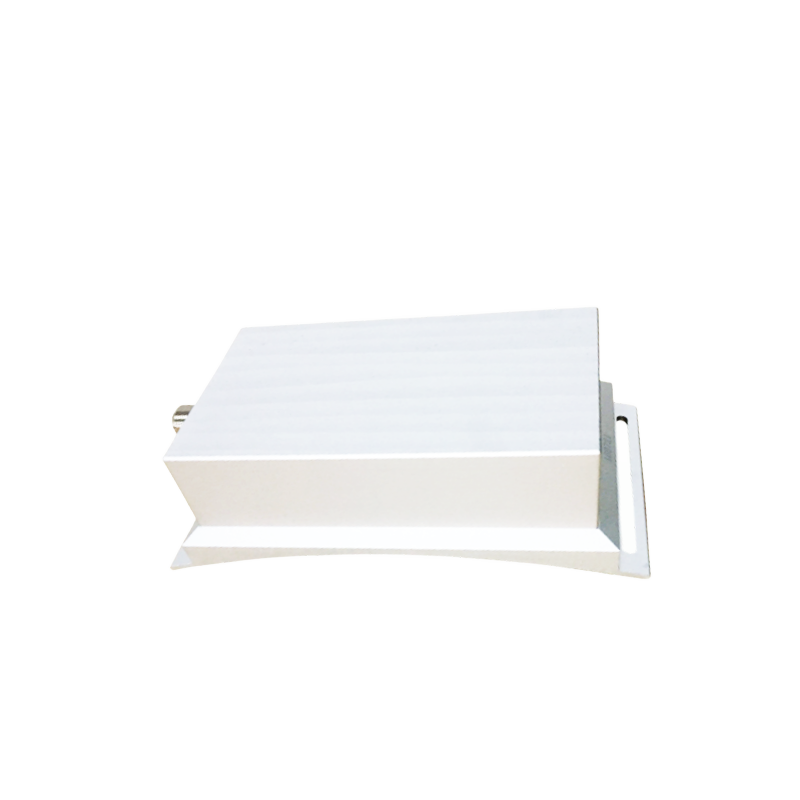

UHF傳感器
信號頻帶 | 300MHz～1.5GHz |
匹配阻抗 | 50Ω |
檢測靈敏度 | 1pC |
連接方式 | N型（母接頭） |
外形尺寸 | 122mm×88mm×65mm |
使用壽命 | ＞20年 |

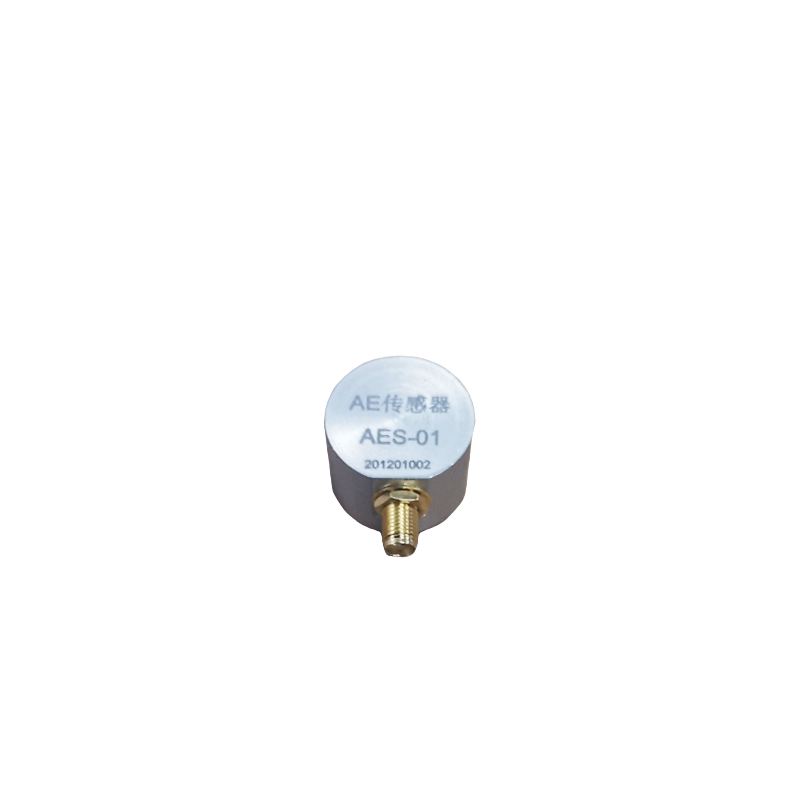

超聲波傳感器
可用頻率范圍 | 60KHz～400KHz |
諧振頻率 | 150KHz |
靈敏度峰值 | ﹥75dB |
接口類型 | sma |

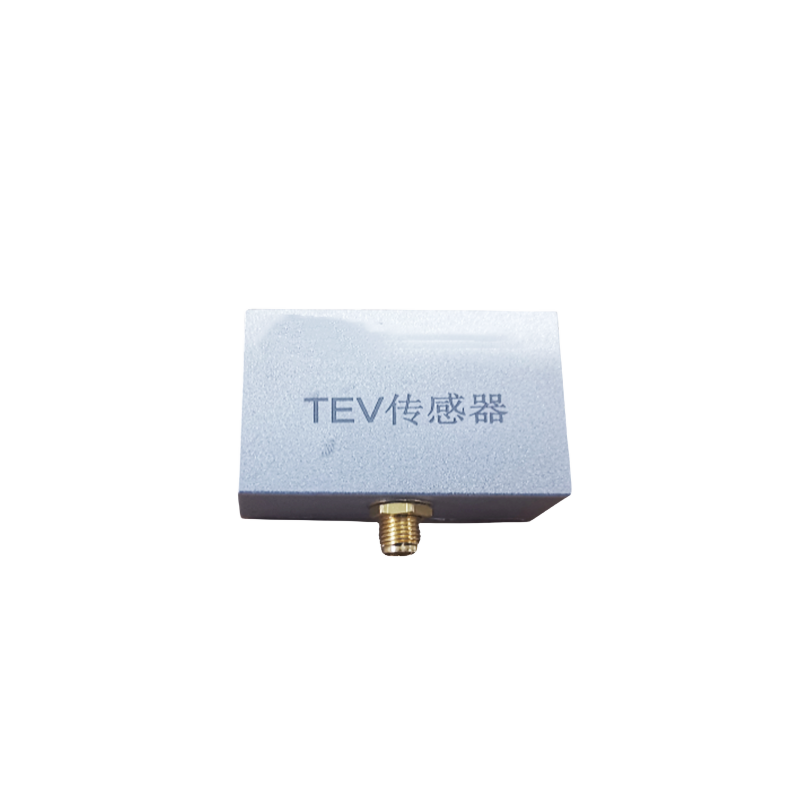

地電波傳感器
檢測頻帶 | 3MHz～50MHz |
匹配阻抗 | 50Ω |
靈敏度 | ≤5pC |
連接方式 | SMA（母接頭） |
外形尺寸 | 47mm×37mm×19mm |
