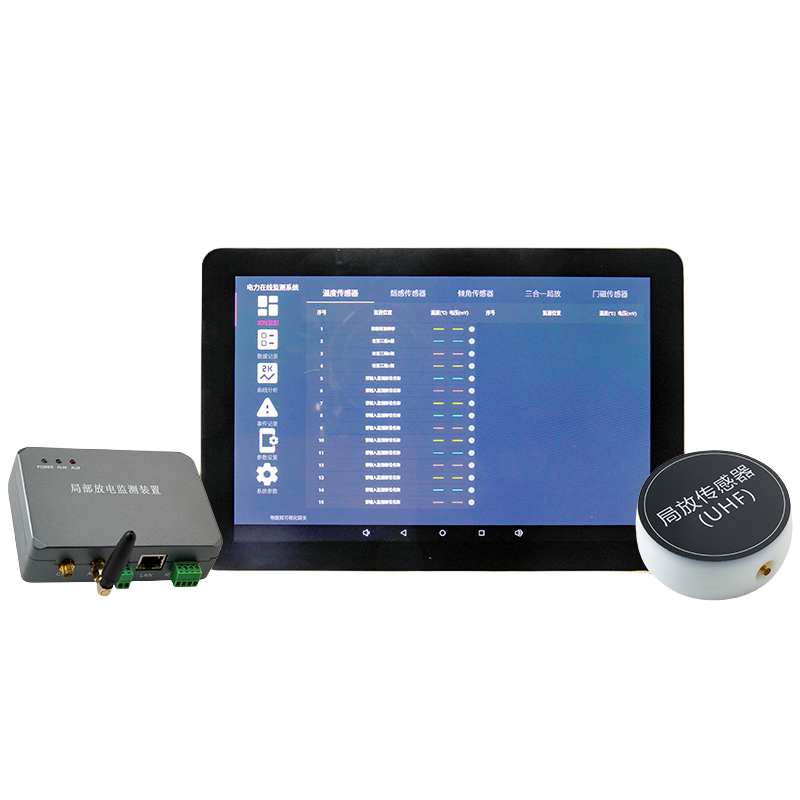

NY-608B特高頻局放在線監測裝置
NY-608B特高頻局放在線監測裝置是由監測主機、局放采集器、局放傳感器組成，通過同軸電纜接收超高頻傳感器所采集的局部放電信號。并對該信號濾波、檢波、脈沖提取、數字濾波、局放特征量計算等數字化處理，并進行局放判斷、數據存儲、數據上送等功能。
局放采集器采用嵌入式高速處理器、CPLD和射頻芯片，保證了高速采集局放信號和信號處理。局放采集器與主機采用多種通信方式，分別有無線傳輸、RS485傳輸和網線傳輸。
局放傳感器
超高頻用于接收柜體內部由局部放電所激發的超高頻電磁波信號。
其適于開關柜出廠前集成安裝或?qū)σ淹队玫母邏洪_關柜進行停電安裝。傳感器可直接依靠磁吸安裝在開關柜電纜室內壁上，安裝過程簡單快捷。
供電方式：無源，不需要供電。

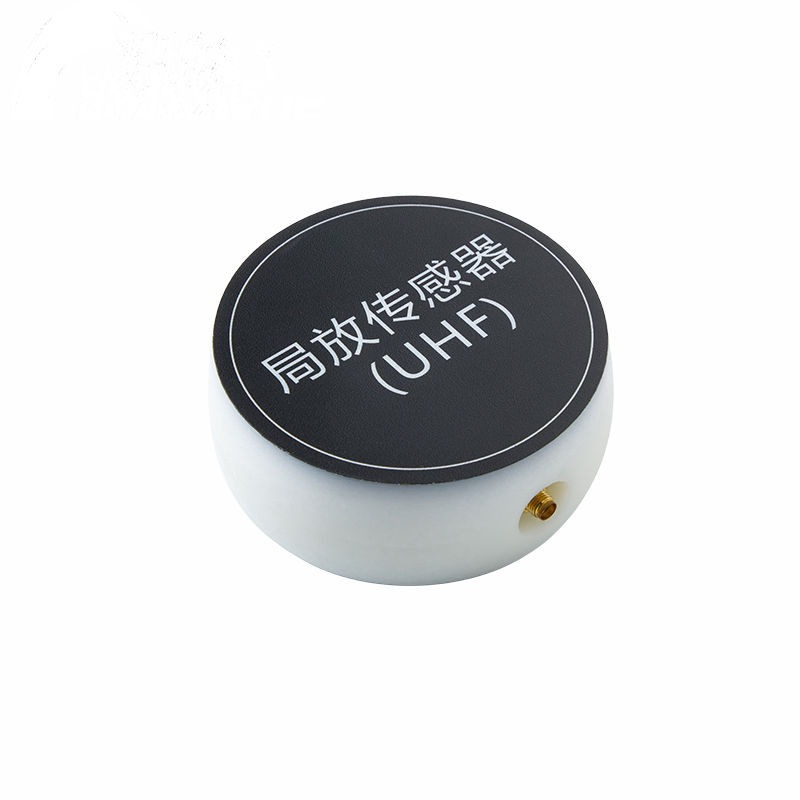

局放傳感器如下圖:

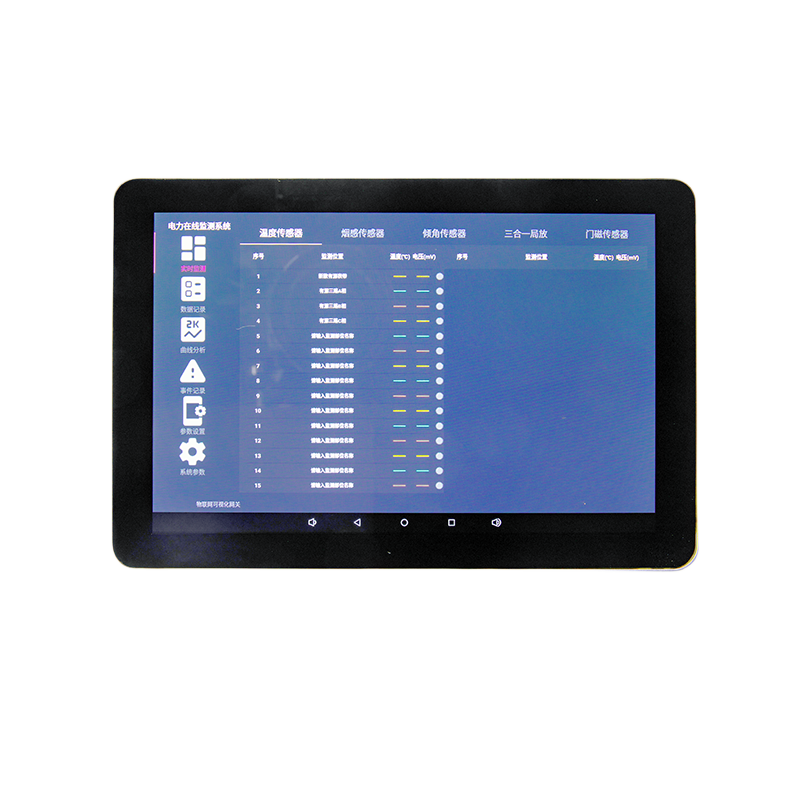

局放監測主機
觸摸式無線測溫主機是一款集溫度傳感器工作狀態監測、溫度顯示、報警提示和輸出、事件記錄及數據記錄于一體的監測儀，主機可修改地址等參數信息，界面直觀明了，后期查看管理明了便捷。

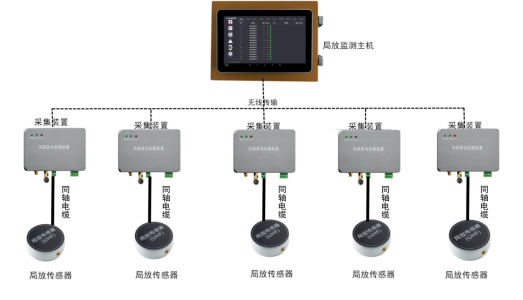

系統拓撲圖
UHF局放傳感器與局放采集器之間采用同軸電纜線的方式進行數據交互。局部放電采集器與局部放電主機之間具有三種通信方式，分別有無線傳輸、RS485傳輸和網線傳輸。

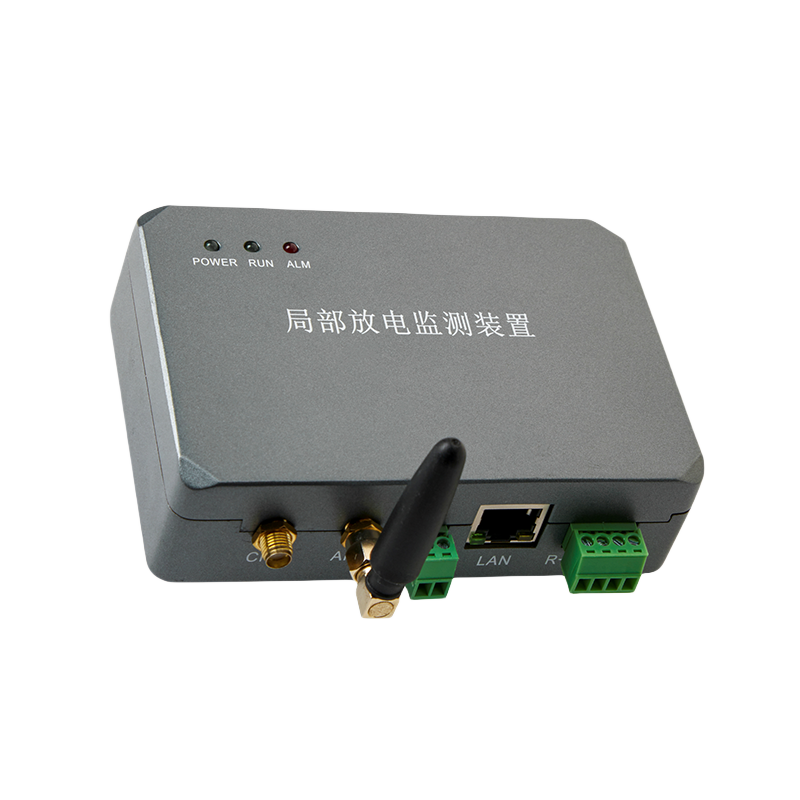

局放采集器技術參數
濾波范圍 | 300MHz—1.5GHz（UHF） |
檢測靈敏度 | ≤10pc |
匹配阻抗 | 50Ω |
接頭類型 | sma |
通訊方式 | 以太網、無線、RS485 |
通訊協議 | Modbus RTU |
檢測通道數 | 1個 |
電源 | 12VDC |
固定方式 | 導軌 |

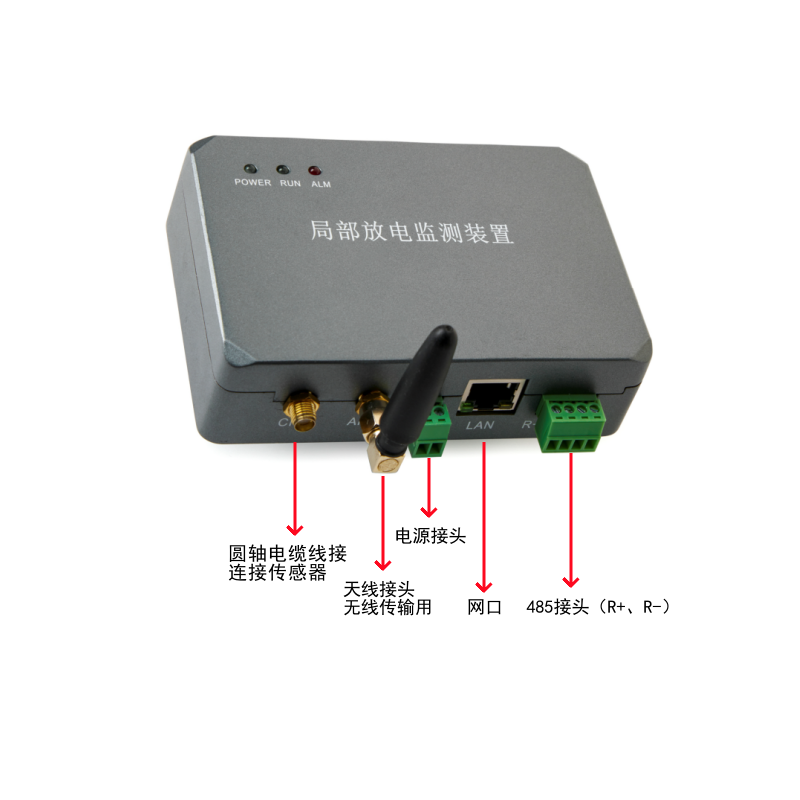

局放采集器安裝在開關機儀表室，安裝方式有三種：磁吸附安裝、導軌固定安裝和螺絲固定安裝。
局放傳感器技術參數
信號頻帶 | 300MHz—1.5GHz（UHF） |
等效高度 | 10.5mm |
接頭類型 | sma |
固定方式 | 磁力吸附 |
產品尺寸 | 直徑95mm，厚度40mm |

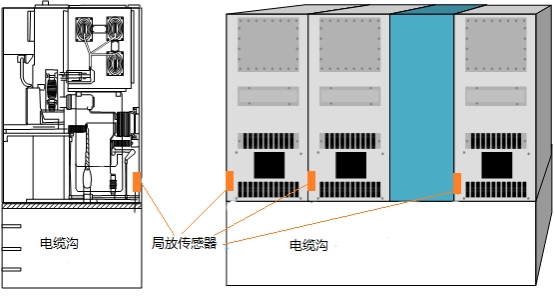

局放傳感器安裝位置如下圖：
局放監測主機技術參數
技術參數 | 技術指標 | |
無線參數 | 無線頻率 | 2.4GHz/433MHz/470~510MHz |
管理無線傳感器數量 | ≥240只 | |
通訊參數 | 通訊方式 | RS485、以太網、光纖，RS485通訊距離≤1200m（不加中繼） |
主機組網數量 | ≤128臺 | |
通訊規約 | Modbus規約 | |
波特率 | 1200、2400、4800、9600 bps 可選 | |
報警默認參數
| 溫度報警值 | 上限值：+90℃，下限值：－20℃ |
溫度告警值 | 上限值：+60℃，下限值：－10℃ | |
告警電壓值 | 2700mV | |
繼電器干接點參數 | AC220V/5A無源常開（選配功能） | |
工作電壓 | AC220V | |
整機功耗 | ≤5VA | |
工作溫度 | -10℃~+70℃ | |
工作濕度 | ≤90%RH,不結露，無腐蝕 | |
海拔 | ≤2500米 | |
絕緣電阻 | ≥100MΩ(溫度在10~30℃,相對濕度小于80%) | |
安裝方式 | 壁掛式安裝、嵌入式 | |
適用范圍 | 10kV及以上電壓等級高壓設備 |
環境溫度 | -40℃~+65℃ |
海拔高度 | ≤4500m |
現場總線電源電壓 | DC 12V |
安裝位置 | 安裝于開關柜內壁 |
傳感器類型 | UHF傳感器 |
最小檢測信號強度 | 10pC |
測量范圍 | 0pC – 15000pC(局放) |
使用壽命 | >8年 |
監測模式技術 | 實時采集模式 |
記錄數據類型 | 放電幅值、放電頻次 |
可擴展技術 | 采用總線拓撲結構，可加裝傳感器，局放主機 |
數據總線 | 分布式485總線 |
總線傳感器數量 | 最多100個 |
數據總線長度 | 1千米（無中繼情況下） |
保護技術 | 裝置具備過電壓保護技術，防止設備被過電壓損壞 |
