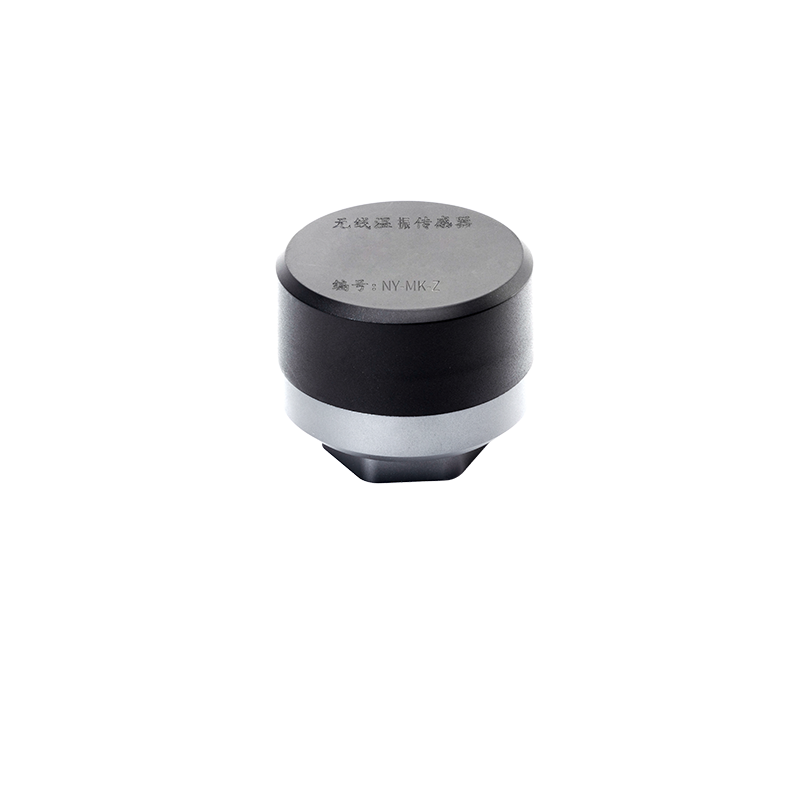

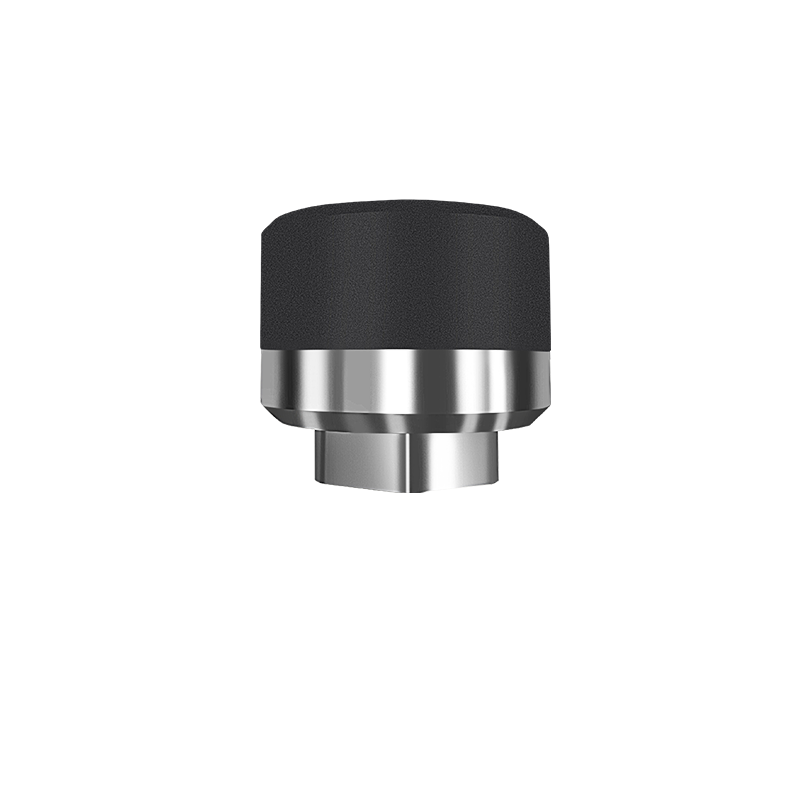

NY-MK-Z溫振一體傳感器
NY-MK-Z無線三軸溫度振動傳感器一款小型的LORA無線傳感器，具備振動檢測和溫度檢測功能。內置智能 FFT 頻譜分析算法，既能采集加速度原始數據，又能計算出速度位移等參數；采用低功耗設計，實現傳感器電池供電長期工作，方便監測；采用高能量鋰亞電池供電。外殼采用高強度合金和工程塑料，適應高溫強振的惡劣工業現場主要應用于煤礦、化工、冶金、發電、建材、汽車、機械制造、軍工和科研教學等諸多領域的電機、減速機風機、發電機、空壓機、離心機、水泵等旋轉設備振動和溫度的在線測量。

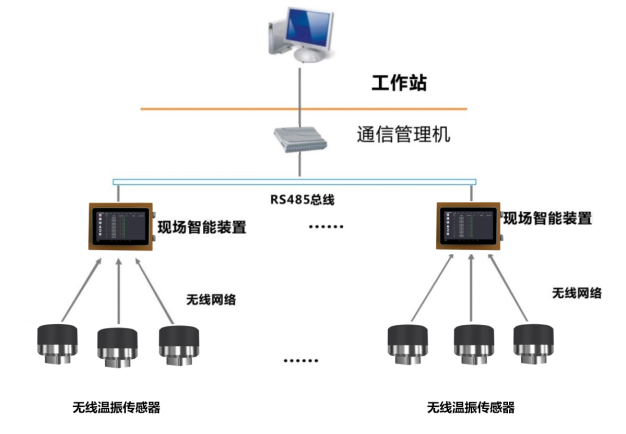

系統架構
通過傳感器采集設備的振動數據，以無線方式將數據傳輸至主機，主機通過RS485總線，將數據傳輸至服務器。此架構既能實現本地化數據監測，同時也能實現遠程對數據的監測和診斷。

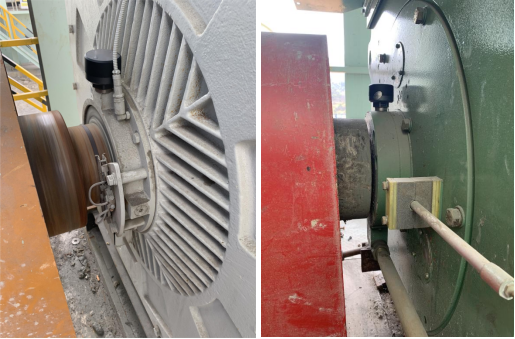

現場案例
技術參數
振動特性 | 傳感器處理芯片 | ADXL357 品牌 ADI 產地 美國 |
測量振動參數 | 3軸(每軸含加速度峰值、速度有效值、位移峰峰值) | |
速度測量量程 | 0.1-199.9mm/s | |
加速度測量量程 | 0.001~156.800m/s2(±16g) | |
位移測量量程 | 0.01-1.99mm/s | |
精度 | ±10%@100Hz | |
頻響范圍 | ＜1000Hz | |
溫度特性 | 測量范圍 | -40～125℃(溫度感知元件) |
分辨率 | 0.1℃ | |
精度 | ±1℃(溫度穩定條件下) | |
無線特性 | 通信標準 | LORA |
頻段 | 470MHz - 510MHZ | |
戶外/視距通信距離 | 300m(空曠無遮擋) | |
發射功率 | 17dBm | |
發送頻率 | 1次/1min | |
電源參數 | 供電方式 | 3.6V(鋰亞電池) |
電池容量 | 電池容量 8500mAH，3.6V | |
待機電流 | <10uA | |
工作電流 | <80mA | |
外殼要求 | 外殼 | 工程塑料加合金 |
尺寸(長*寬*高) | 66*66*55.6（mm） | |
安裝方式 | 螺栓、磁吸、底座、膠粘 | |
防護等級 | IP65 | |
工作環境 | 沖擊極限 | 100g |
環境溫度范圍 | -40~85℃ |
