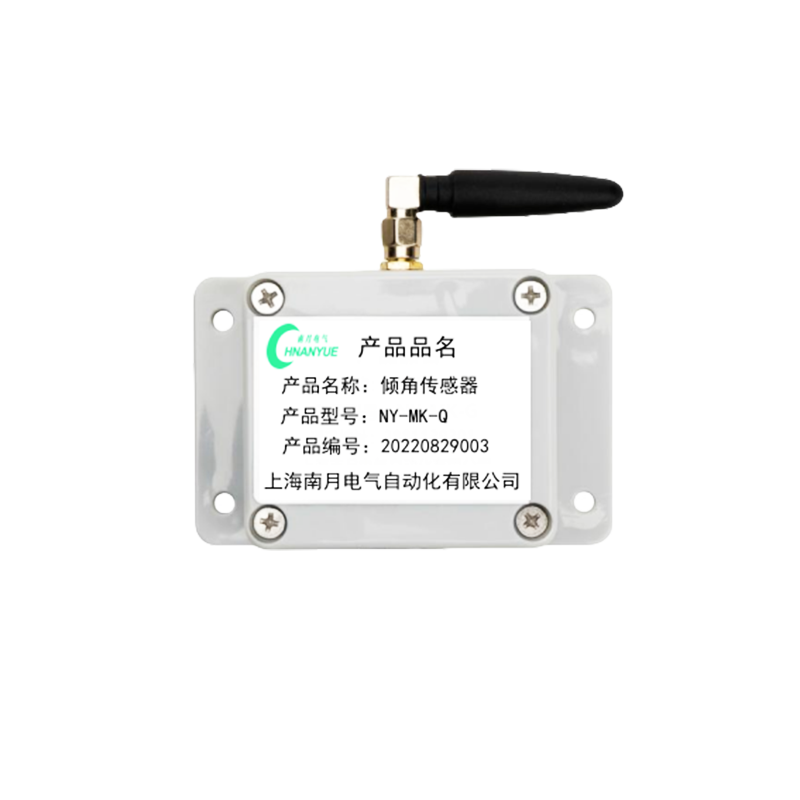

NY-MK-Q傾角傳感器
在建筑施工或道路鋪修中,經常要對工程機械進行調平校準,遇到較多的問題就是水平與傾斜的測量,因此我司自主研發了一款傾角傳感器NY-MK-Q,廣泛應用于工業傾角測量,是工業自動化控制、平臺測量角度的理想選擇。本產品通過無線傳輸數據，可以接入我公司自主開發設計的無線監測系統，系統采用無線電波進行信號傳輸。傳感器安裝在設備上，與接收設備之間無電氣連接，因此該系統從根本上解決不易實時在線監測的難題。
產品功能
1、本套產品內置電池，每隔1分鐘發送一次數據，數據包含X軸Y軸角度數據和電池電壓；
2、在主機上配置好對應的地址（配置方法參考相應主機說明書），主機接收數據并顯示溫度和電壓值；
3、請按照正確的安裝方法進行傾角傳感器的安裝,不正確的安裝會導致測量誤差,尤其注意兩“面”和兩“線”(1)傳感器的安裝面與被測量面固定必須緊密、平整、穩定,如果安裝面出現不平容易造成傳感器測量夾角誤差。(2)傳感器軸線與被測量軸線必須平行,兩軸線盡可能不要產生夾角。(3)將設備正放在桌面上,向右為X軸,向上為Y軸。旋轉的方向按右手法則定義,即右手大拇指指向X軸向,四指彎曲的方向即為繞該軸旋轉的方向X軸角度即為繞X軸旋轉方向,Y軸角度即為繞Y軸旋轉方向的角度。

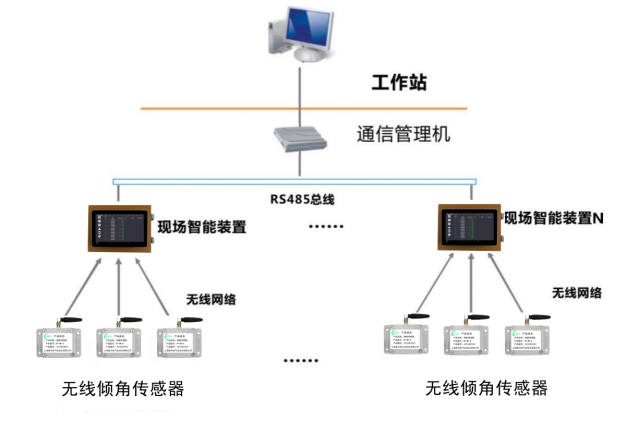

組網方式
技術參數
類別 | 參數指標 |
X軸量程為 | -180°~180° |
Y軸量程為 | -180°~180° |
測量精度 | 0.1° |
工作電壓 | 2.5~3.6V |
待機電流 | 1uA |
載波頻率 | 433MHz |
射頻調制模式 | GFSK |
無線傳輸距離 | ≤300米（空曠可視距離） |
發送頻率 | 1次/1 min |
產品尺寸 | 57.7*89.5*35.5（mm） |
工作環境 | 溫度: -20℃~+85℃ 濕度: ≤90%RH |
貯存環境 | 溫度: -45℃~+90℃ 濕度: ≤95%RH |
防水等級 | IP65 |
