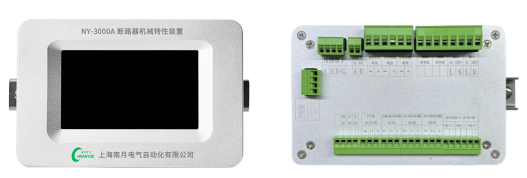

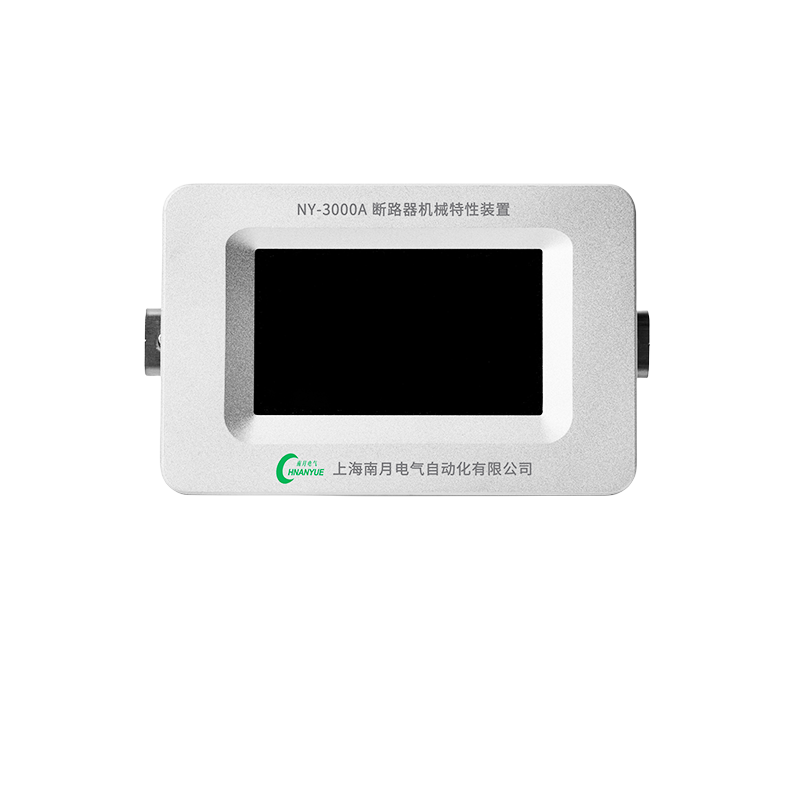

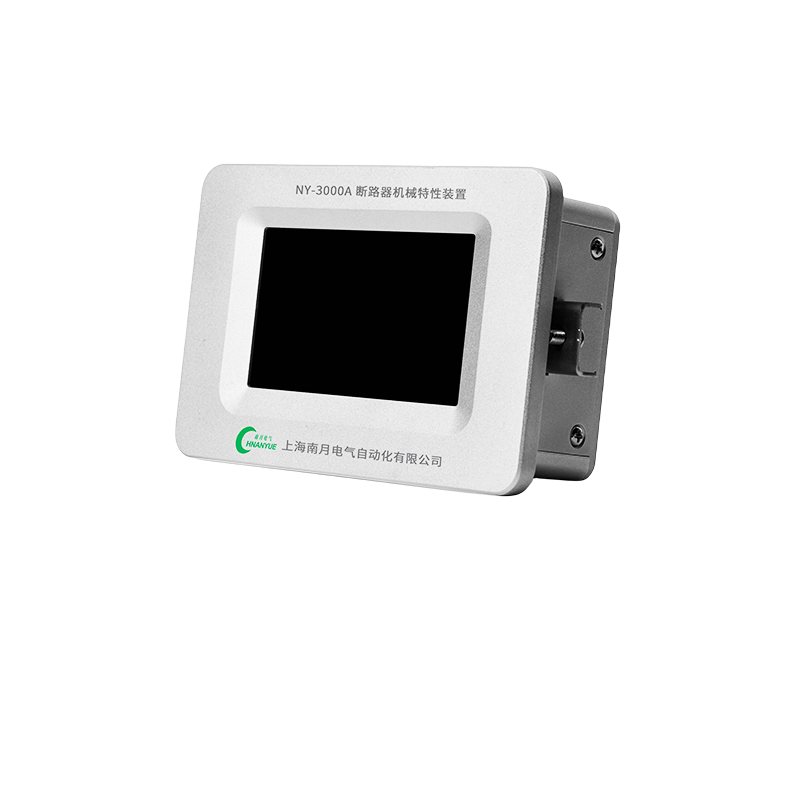

NY-3000A斷路器特性監測裝置(行程版)
NY3000A機械特性監測裝置是我公司專為各類10KV斷路器配套生產的檢測模塊，主要用于在線檢測高壓斷路器的機械動作性能，能夠?qū)崟r了解斷路器的機械性能，當發生異常時，能夠及時報警，提醒維護，減少因斷路器自身故障而引起的意外順勢，保證斷路器使用壽命。

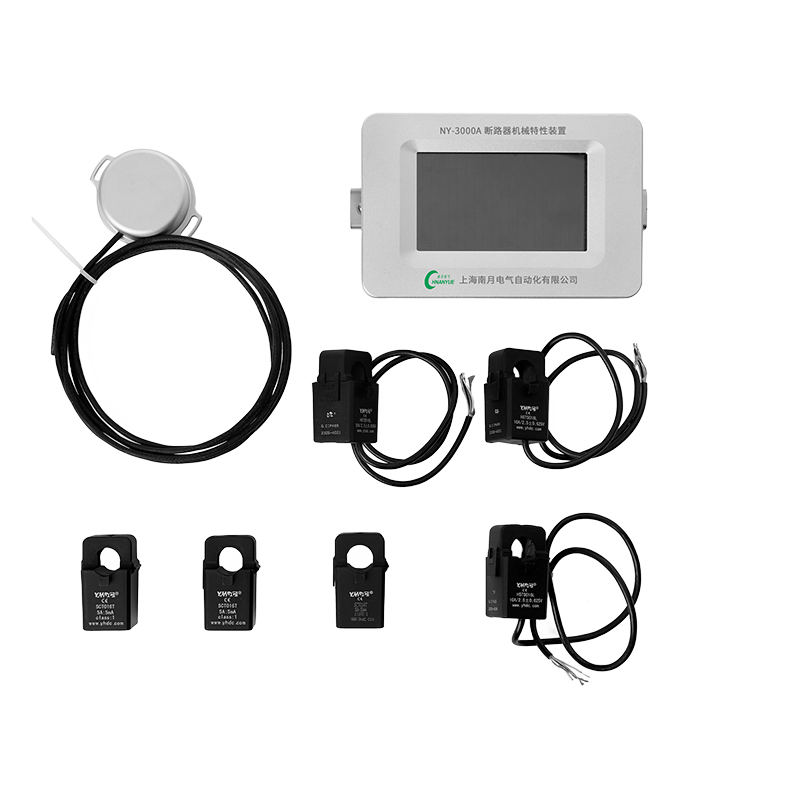

監測裝置
1）直線位移傳感器
2）拉線式直線位移傳感器

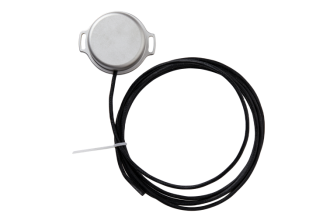

3）角位移傳感器
4）霍爾電流傳感器
技術參數
產品功能與技術參數 | |
1 | 記錄當前分合閘狀態及分合閘次數 |
2 | 儲能電機運行時間、儲能電機電流峰值（最大）值，平均值 |
3 | 分閘、合閘時間(相對于行程) |
4 | 分閘、合閘線圈峰值（最大） 電流值，平均值，通電時間 |
5 | 分閘、合閘線圈斷線檢測 |
6 | 分閘、合閘速度（需設定靜止分位、靜止合位以及出廠行程） |
7 | 三相一次電流有效值顯示，分合閘期間波形采集 |
8 | 測量分閘、合閘線圈電流曲線 (測量范圍 0-10A，測量精度±5%)，同步測量三相一次電流曲線（0-5A，測 量精度±5%），采集時長 100ms，采集周期 0.1ms，保存 1000 字數據。 |
9 | 測量儲能電機電流曲線；(測量范圍 0-10A，測量精度±5%)，采集時長 20s，采集周期 0.1s 保存1000字數據。
|
10 | 實時時鐘顯示，測量數據帶有實時時間表戳 |
11 | 有線485上傳接口 |
12 | 4.3 寸彩色觸摸顯示屏 |
13 | 工作電壓：寬范圍電源，AC(85V-220V)，DC(110V/220V)；本機功耗： ≤ 10W |
14 | 工作環境溫度：-10℃~70℃; 相對濕度：5% ～ 70%RH |
15 | EMC 電磁兼容試驗等級：IV 級 |
霍爾傳感器技術參數 | ||
IPn 額定輸入 | ±10 | ±20 A |
IPM 輸入測量范圍 | ±10 | ±20 A |
Vout 額定輸出 | 2.5±0.65 V | |
X 精度 | 1 % | |
εL 線性度 | 0.2 % | |
VC 供電電壓（±5%） | +5 V | |
IC 電流消耗 | ≤12 mA+1s | |
RL 負載阻抗 | ≥10K Ω | |
IOM 零點偏置（TA=25℃） | ≤±15 mV | |
TR 響應時間 | ≤1μs | |
TS 頻帶寬度 | DC | |
N.W 重量 | 22g | |
