變壓器油色譜在線監測系統

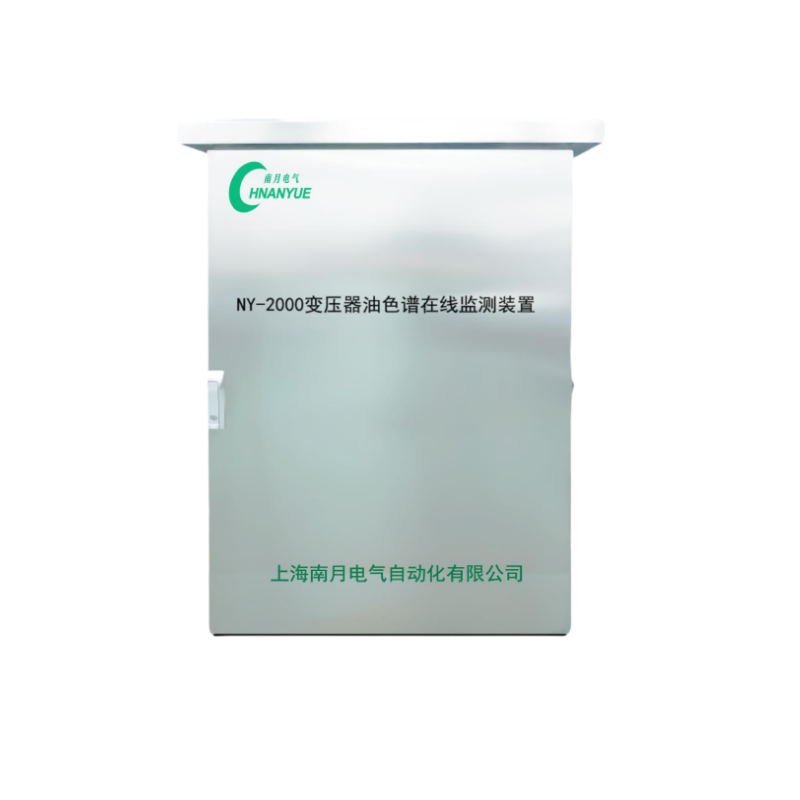

NY-2000變壓器油色譜在線監測系統是用于電力變壓器油中溶解氣體的在線分析與 故障診斷，適用于各種電壓等級的電力充油變壓器、電弧爐變壓器、電抗器以及互感器等油 浸式高壓設備。實現自動定量循環清洗、進油、油氣分離、樣 品分析，數據處理，實時報警；快速地在線監測變壓器等油浸式電力高壓設備的油中溶解故 障氣體的含量及其增長率，并通過故障診斷專家系統早期預報設備故障隱患信息，避免設備 事故，減少重大損失，提高設備運行的可靠性。該系統作為油色譜在線監測領域的新一代產 品，將為電力變壓器實現在線遠程 DGA 分析提供穩定可靠的解決方案，是電力系統狀態檢修制度實施的有力保障。
變壓器油色譜在線監測系統可由現場監測主機獨立完成，現場監測主機包含色譜數據 采集處理模塊、油氣分離模塊、氣體檢測模塊、氣源模塊等四個高集成模塊和輔助單元組成。 其中色譜數據采集處理模塊包含數據采集單元、現場控制處理單元、通訊控制單元及 61850 規約通訊等；油氣分離模塊包含油樣循環采集單元、油樣定量單元、油樣處理返回單元、脫 氣集氣單元等；氣體檢測模塊包含氣體分離單元、恒溫恒流控制單元、氣體檢測單元等；氣 源模塊包含產氣單元、儲氣單元、凈化單元、壓力控制和報警單元等；輔助單元包括置于變 壓器接口、油管及通信及電源電纜等。如果不通過 61850 通訊規約直接上傳數據和報警等值也可以在主控室安裝電腦和監控 軟件，直接在主控室內監測設備的運行狀況。
技術參數
序號 | 技術參數名稱 | 提供值 | |
1 | 系統型號 | NY-2000 | |
2 | 工作環境溫度 | -40℃~+70℃ | |
3 | 工作環境濕度 | 相對濕度 5～95%（裝置內部既無凝露，也不應結冰） | |
4 | 大氣壓力 | 70kPa～110kPa | |
5 | 工作電源 | AC 220 V±10% ，50Hz | |
6 |
監測組分 | H2 、CO、CO2 、CH4 、C2H4 、C2H2 、 C2H6 、H20（可選） 等 7 種氣體組分及微水、相對增長率及絕對增長速 度；油中微水監測可選 | |
7 |
分析診斷功能 | 通過改良三比值法、大衛三角法及立方體圖示法對 監測數據進行分析、診斷，并提供原始譜圖 | |
8 | 最小檢測周期 | 90 分鐘，可由用戶自行設定，默認 24 小時 | |
9 | 取樣方式 | 循環取樣，安全真實地反應變壓器中氣體真實情況 | |
10 | 油氣分離方式 | 真空全脫氣方式 | |
11 | 數據存儲壽命 | ≥ 10 年 | |
12 | 配備載氣量 | 氣源發生器 | |
13 | 監測氣體 | 測量范圍 | 最低檢測 |
1） | H2 | 1 ～ 2000 μ l/l | 1μ l/l |
2） | CO 、 CO2 | 1 ～ 20000 μ l/l | 5 μ l/l |
3） | CH4 | 0.1 ～ 2000 μ l/l | 0.1-0.5 μ l/l |
