電力局放監測裝置

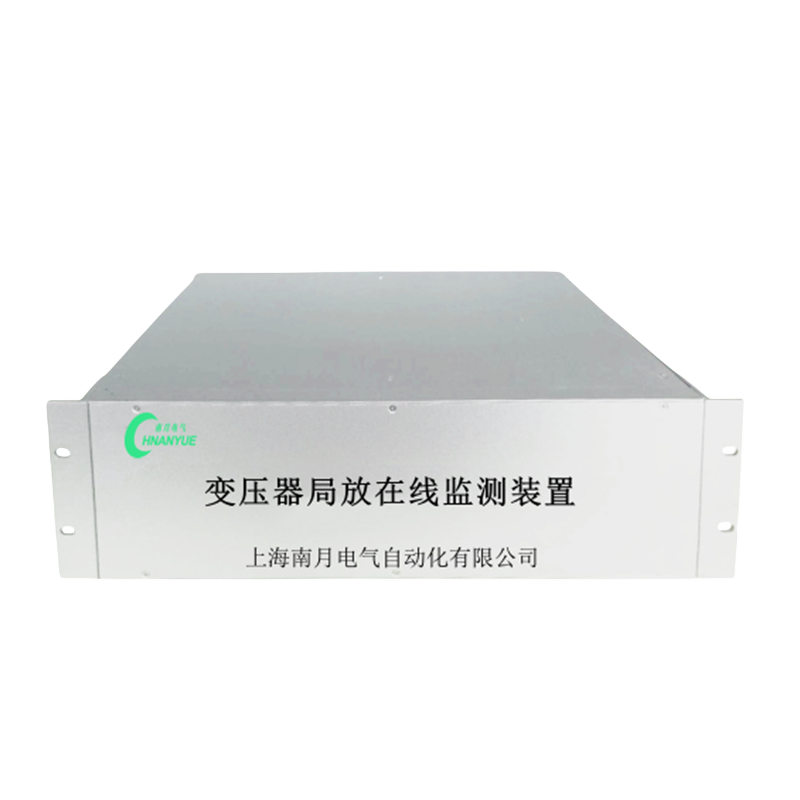

NY-608Y變壓器局部放電在線監測系統
功能描述規格說明
NY-608Y變壓器局部放電在線監測系統是專為變壓器設備的絕緣狀態監測而設計的，靈活運用特高頻（UHF）、高頻電流（HFCT）、超聲波（AE）等多種技術，實時監測變壓器內部的局放信號，通過后臺的數據分析軟件和智能診斷系統，對局放信號進行分析和處理，評估變壓器的絕緣狀態，判斷缺陷類型和缺陷的大致位置，并給出維護建議。

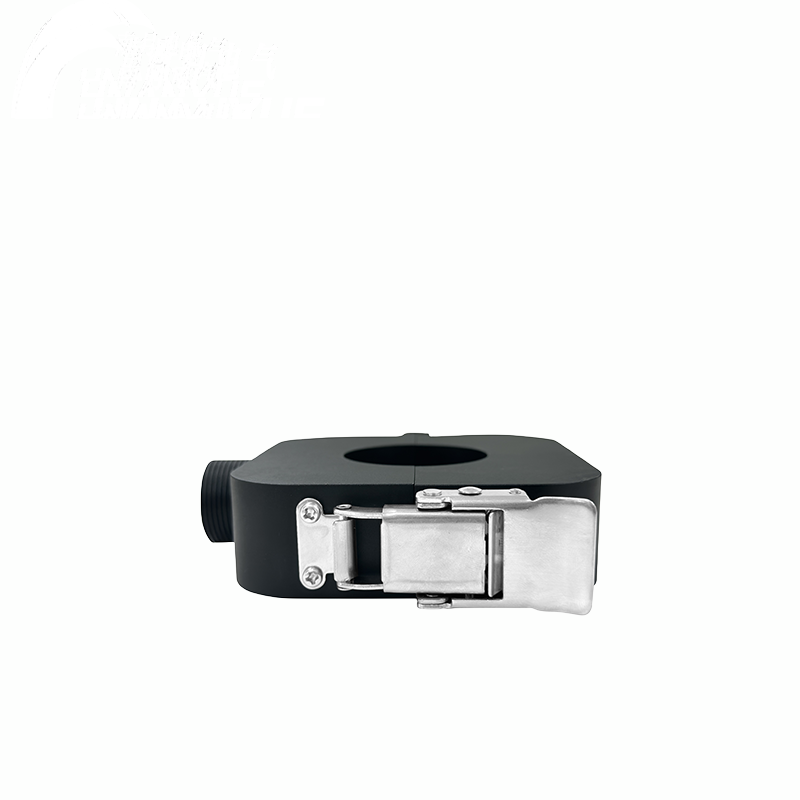

高頻電流傳感器通過在接地導線、電纜的屏蔽鎧裝上安裝HFCT傳感器可以接收有效的脈沖信號，從而發現電氣一次設備局部放電的變化情況，進而發現電氣一次設備絕緣劣化的先兆，降低電氣一次設備的故障率。

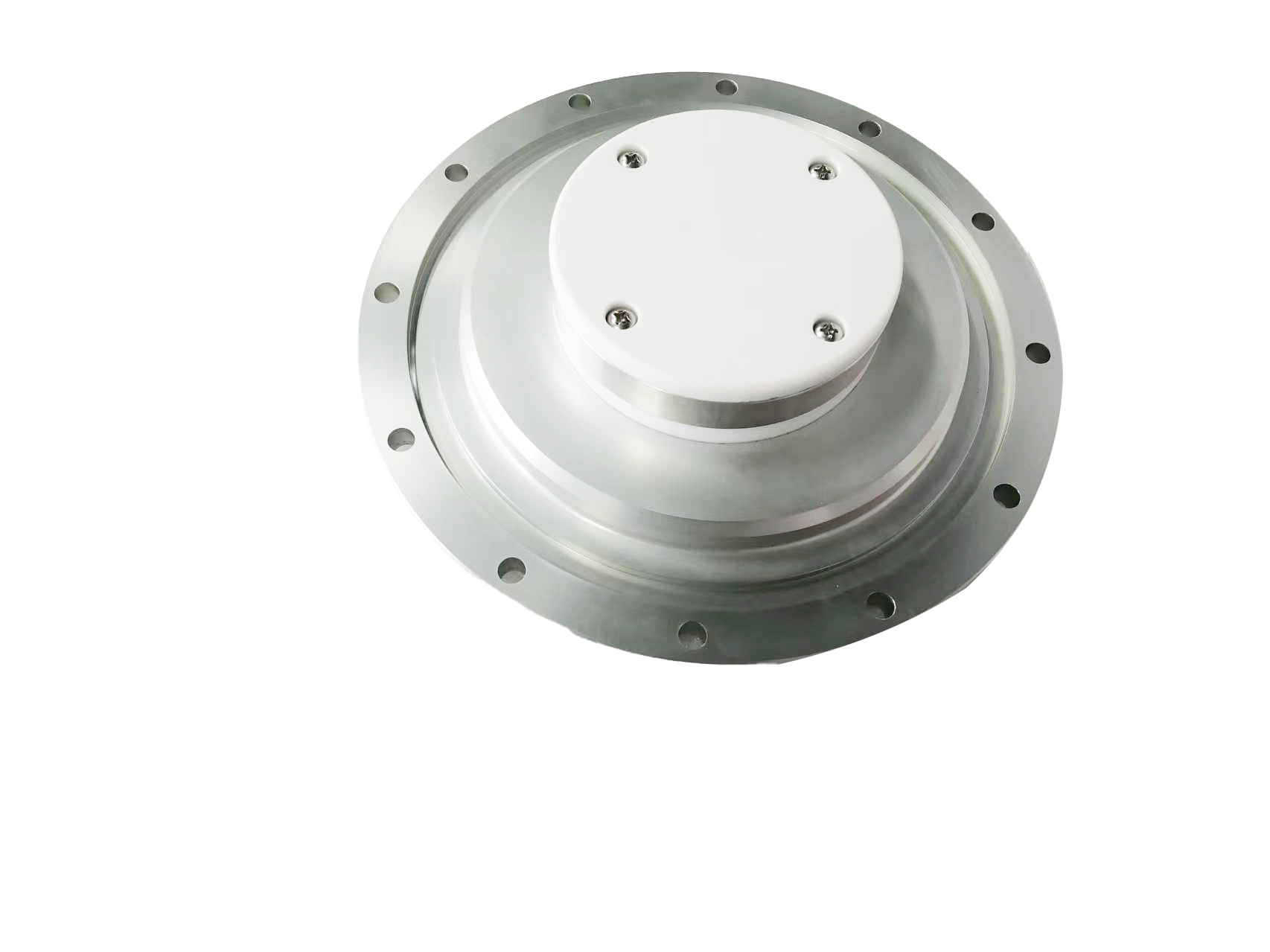

特高頻內置式（UHF）傳感器可直接安裝到GIS筒壁或變壓器箱壁預留開孔上，通過采集GIS和變壓器內部局部放電產生的特高頻電磁波，實現對GIS和變壓器局部放電的監測和檢測。

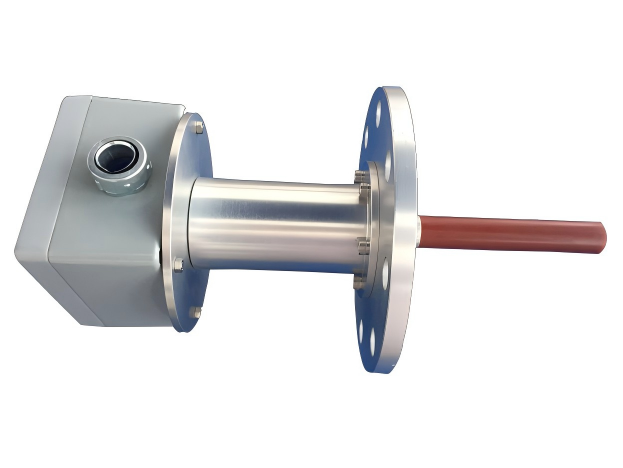

特高頻油閥式（UHF）傳感器安裝在變壓器箱壁的放油閥處，結構尺寸設計小巧合理，安裝不改變內部結構，不影響變壓器的正常運行，可帶電安裝。
