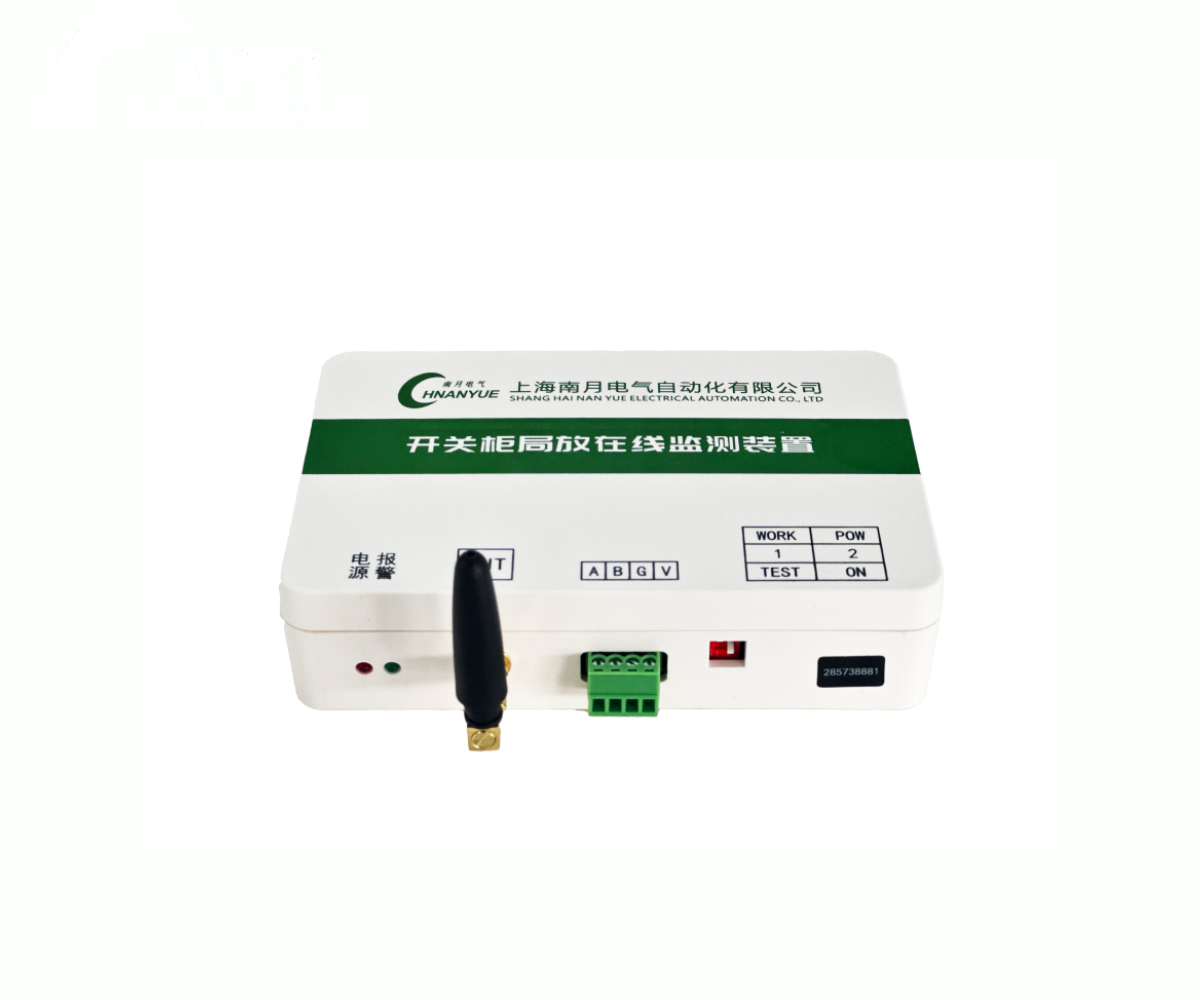

NY-608五合一局放監測裝置
NY-608開關柜智能五合一局放傳感器采用特高頻、超聲波、暫態地電波、監測技術同時還具備監測溫度、濕度、噪聲功能等方法優勢于一體，在設備帶電運行狀態下以及在高、低溫環境下，抗干擾能力強，可靠性高，長期穩定工作。
產品功能
1) 采用高亮觸摸顯示屏及全中文化顯示界面，操作簡單。
2) 采用高頻信號檢測與分析技術，對高壓開關柜進行分布式在線檢測，實時發現開關柜中的局部放電信號。3) 具備精確采集各種現場帶電開關柜由于局部放電而引起的超高頻電磁波信號的功能。
4) 能夠顯示開關柜內局部放電信息，檢測結果顯示信號幅值、放電次數等能夠反映開關柜局部放電嚴重程度的特征量。
5) 適用于開關柜內局部放電的帶電測試，具有很強的抗干擾能力，增益可調節。
6) 能有效地去除噪音信號，即使噪音信號和局放信號在相同相位且幅值大于局部放電信號時，也能成功識別局放信號。
7) 裝置有較高的缺陷識別準確率。
8) 具備單次和連續檢測模式，并能對放電嚴重程度予以報警指示。
9) 具有檢測數據的保存和導出功能。
10) 裝置應采用模塊式結構，具備較強的擴展功能，可以根據電力公司的需求對裝置進行擴容。
11) 具有智能報警功能，檢測到局放信號時及時發出報警信號。
12) 具備自檢功能，自檢通過后有明確的提示標識。

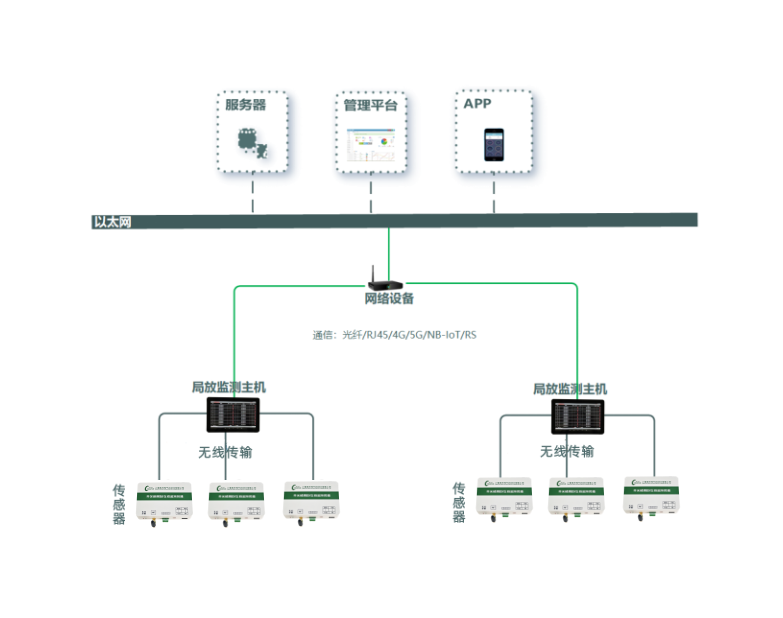

系統拓撲圖
技術參數
1 | 額定工作電壓（V） | DC48/DC24，紋波電壓不大于1% | |
2 | 額定工作電流（A） | 0.3 | |
3 | 線性度誤差 | ≦±20% | |
4 | 超聲波傳感器 | ||
4.1 | 超聲波傳感器中心頻率（kHz) | 40±1 | |
4.2 | 測量量程(dBmV) | 0~60 | |
4.3 | 分辨率(dBmV) | 1 | |
4.4 | 誤差(dBmV) | 2 | |
4.5 | 靈敏度（V/（m/s） | 峰值≥60dB，均值≧40 | |
4.6 | 檢測頻帶（kHz） | 20~60 | |
5 | 暫態地電壓 | ||
5.1 | 檢測頻帶（MHz） | 3~100 | |
5.2 | 測量量程（dBmV） | 0~60 | |
5.3 | 脈沖計數誤差 | ≦±10% | |
6 | 超高頻電磁波測量法 | ||
6.1 | 測量范圍（dBm） | -75-0 | |
6.2 | 檢測頻率范圍（MHZ） | 500-1500 | |
6.3 | 精度（dBm） | ±2 | |
7 | 測溫范圍 | -40℃~+120℃ | |
8 | 測溫精度 | ±0.3℃ | 5~60℃ |
±0.7℃ | -40~120℃ | ||
9 | 濕度范圍 | 0~100%HR | |
10 | 濕度精度 | ±3.0%HR | 20~80%HR |
±4.5%HR | 0~100%HR | ||
